מאחורי כל מתג חשמל שאנחנו מדליקים וכל ברז מים שאנחנו פותחים, עומדת תשתית מורכבת שחייבת לעבוד ללא דופי. האמינות של מערכות האנרגיה והמים שלנו תלויה ברכיבים קטנים וגדולים שיוצרו בדיוק מדהים, שבו למילימטר יש משמעות קריטית. כאן נכנסת לתמונה טכנולוגיית כיפוף הפח הממוחשבת.
כיפוף פח בטכנולוגיית CNC (Computer Numerical Control) הוא תהליך שמאפשר לייצר חלקי מתכת מורכבים ברמת דיוק וגימור שאי אפשר להשיג בעבודה ידנית. במאמר זה נסביר איך מפעלים ישראליים משתמשים בטכנולוגיה הזו כדי לעמוד בדרישות המחמירות ביותר של ענפי התשתיות, מהם האתגרים ואיך מוודאים שכל חלק שיוצא מהמפעל הוא פשוט מושלם.
מה זה בכלל כיפוף פח ומה ההבדל בין CNC לעבודה ידנית?
כיפוף פח הוא תהליך עיבוד מתכת שבו לוקחים יריעת פח שטוחה ומעניקים לה צורה תלת-ממדית על ידי יצירת זוויות וקיפולים. בעבר, התהליך היה ידני לחלוטין, מה שדרש מיומנות גבוהה מהעובד אך עדיין היה מועד לחוסר אחידות בין חלק לחלק.

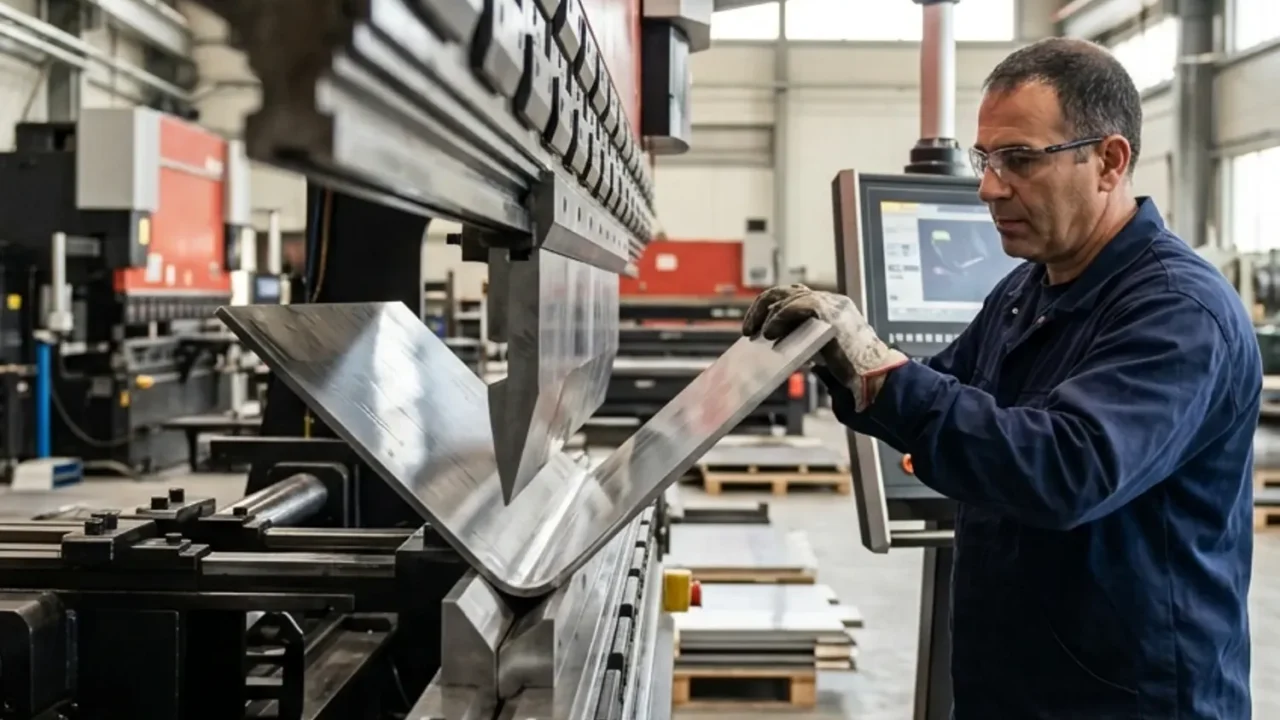

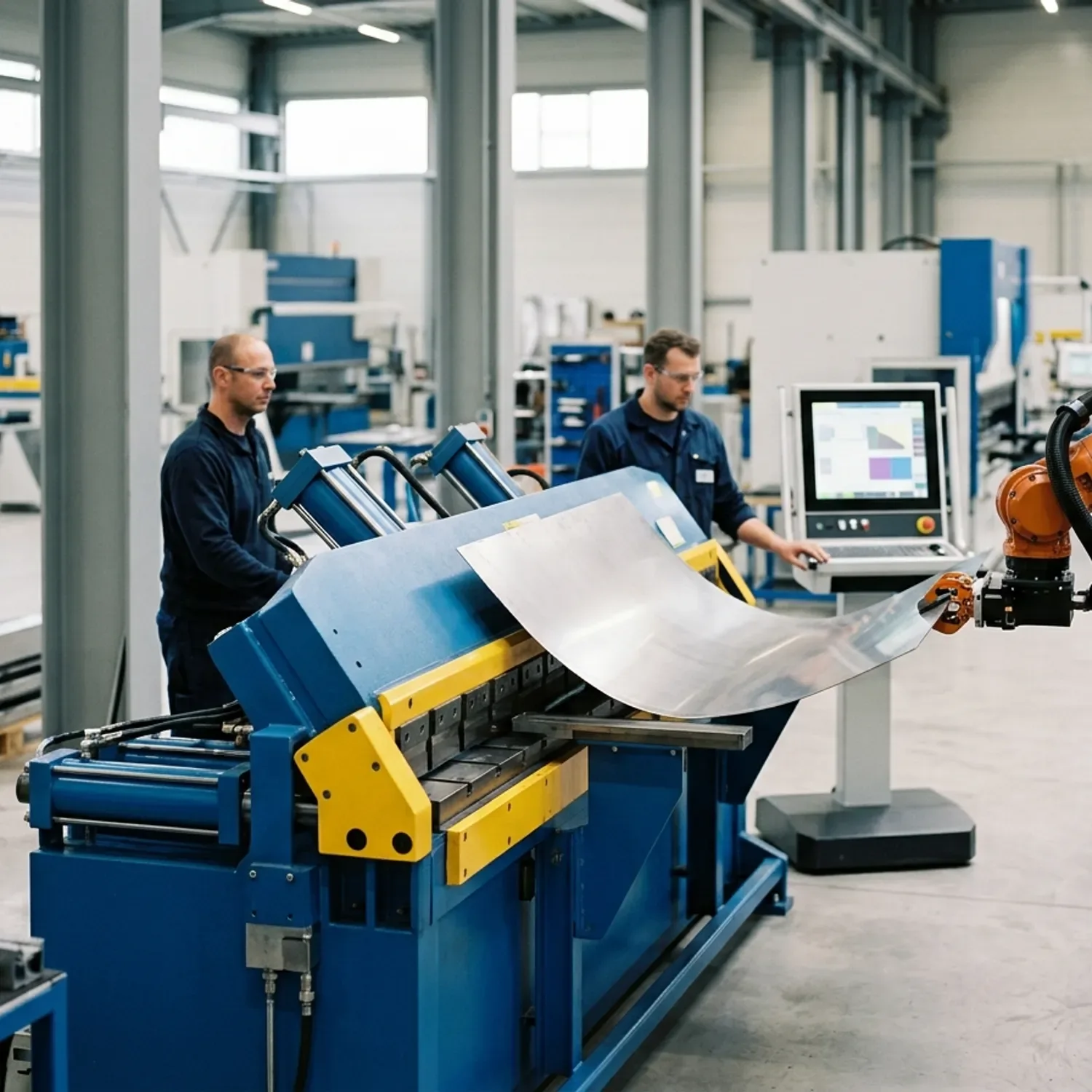

המהפכה הגיעה עם מכונות ה-CNC. במקום להסתמך על כוח ועין אנושית, המפעיל מזין למחשב המכונה שרטוט דיגיטלי. המחשב שולט במכבש הידראולי (Press Brake) ומבצע את הכיפוף בדיוק רובוטי, פעם אחר פעם, באותה זווית ובאותה מידה. התוצאה היא אחידות מושלמת בין מאות ואלפי חלקים, ורמת דיוק שפשוט אי אפשר לשחזר ידנית.
למה דיוק הוא קריטי בתשתיות אנרגיה ומים?
בתעשיות האנרגיה והמים, אין מקום לטעויות. רכיב שאינו מדויק יכול לגרום לכשל מערכתי, לסכן חיי אדם ולעלות הון בתיקונים. לדוגמה, מארז של ארון חשמל שכופף בצורה לא מדויקת עלול לאפשר חדירת לחות ואבק, מה שיוביל לקצרים וסכנת שריפה.
במערכות מים, כמו מתקני התפלה או צנרת עירונית, חיבורים ורכיבים חייבים להתאים זה לזה באופן הרמטי למניעת דליפות ובזבוז מים יקרים. הדיוק הגבוה של כיפוף פח בדיוק CNC מבטיח שכל חלק יתאים למקומו במכלול הגדול, ויעמוד בעומסים ובלאי לאורך שנים רבות, כפי שדורשת תעשייה 4.0 בישראל.
סוגי מתכות נפוצים והאתגרים בכיפוף שלהם
הבחירה במתכת הנכונה היא צעד ראשון והכרחי. לכל מתכת תכונות שונות המשפיעות על עמידותה ועל תהליך הכיפוף עצמו. הנה השוואה קצרה בין החומרים הפופולריים בתעשיות אלו:
| סוג המתכת | יתרונות עיקריים | דגשים ואתגרים בכיפוף |
|---|---|---|
| נירוסטה (פלדת אל-חלד) | עמידות פנומנלית לקורוזיה (חלודה), חיונית במגע עם מים ולחות. חזקה מאוד ועמידה בטמפרטורות קיצוניות. | קשה יותר לכיפוף מפלדה רגילה ובעלת "קפיציות" (Springback) גבוהה יותר, מה שמחייב פיצוי מדויק במכונת ה-CNC. |
| אלומיניום | קל משקל, מוליך חשמל וחום מצוין, ובעל עמידות טובה לקורוזיה. אידיאלי למארזים וקונסטרוקציות קלות. | רך יותר מפלדה ונוטה להיסדק בכיפוף עם רדיוס קטן מדי. דורש שימוש בכלים מתאימים כדי למנוע סימני מתיחה. |
| פלדת פחמן מגולוונת | חזקה, זולה יחסית וקלה לעיבוד. ציפוי האבץ (גילוון) מעניק לה הגנה טובה מפני קורוזיה. | יש להיזהר לא לפגוע בציפוי האבץ במהלך הכיפוף, מה שעלול לחשוף את הפלדה לחלודה בנקודת הכיפוף. |
בקרת איכות ותקנים: איך מוודאים שהחלק מושלם?

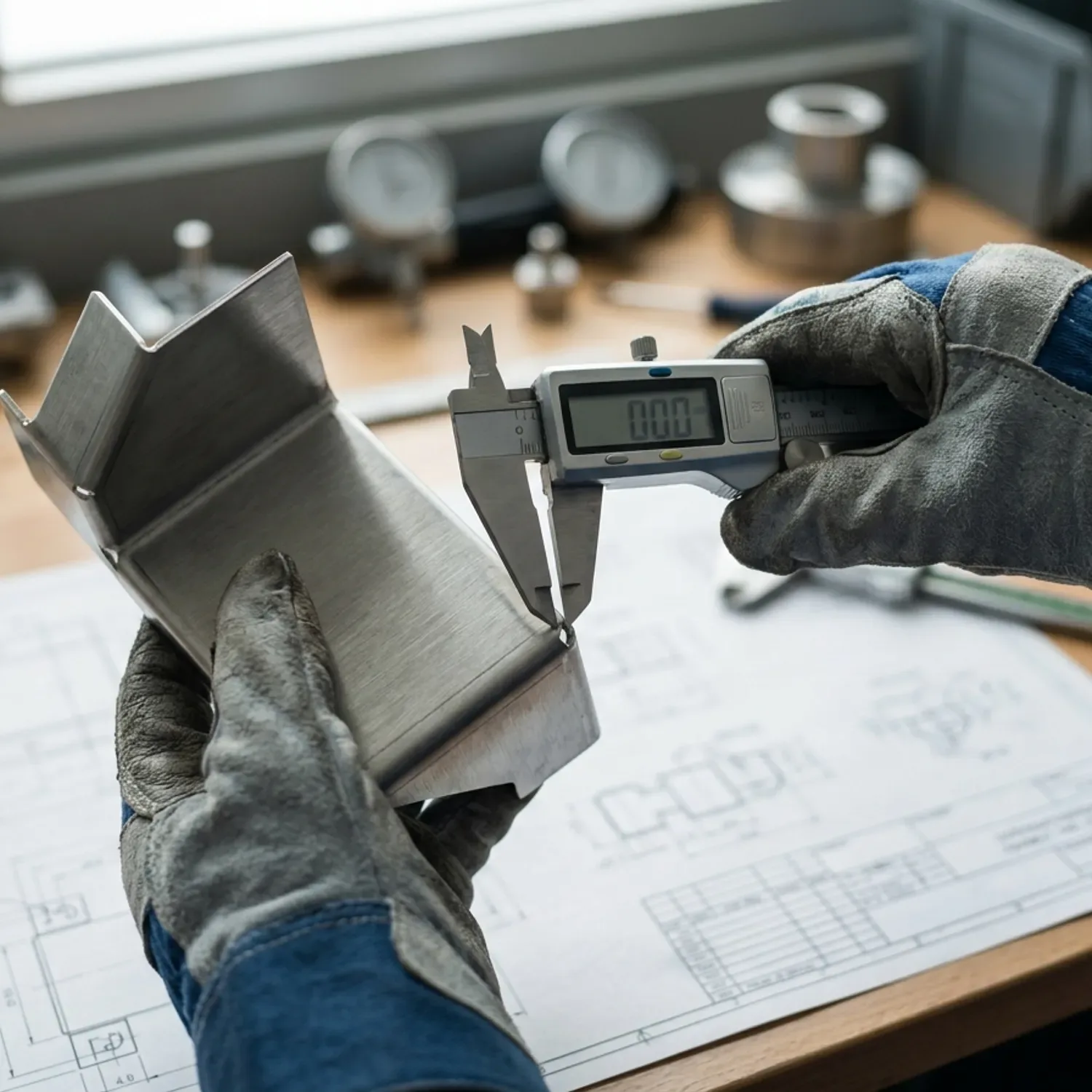

העבודה לא מסתיימת כשהמכונה עוצרת. בקרת איכות קפדנית היא חלק בלתי נפרד מהתהליך, במיוחד בפרויקטים קריטיים. מפעלים רציניים משתמשים במכשירי מדידה מתקדמים כמו זרועות מדידה וקליברים דיגיטליים כדי לוודא שכל מידה וזווית תואמות במדויק לשרטוט.
בתעשייה הישראלית מסתמכים על תקנים בינלאומיים מחמירים. התקן המרכזי לטולרנסים (רמת הדיוק המותרת) הוא ISO 2768, המגדיר את הסטייה המותרת מהמידה הנקובה. כשמדובר ברכיבים הבאים במגע עם מי שתייה, נכנס לתמונה תקן ישראלי מחמיר במיוחד, ת"י 5452, המבטיח שהמתכת לא פולטת חומרים מסוכנים למים.
צ'קליסט: איך לבחור מפעל מתאים לפרויקט?
✓ ניסיון מוכח בתעשייה שלכם: ודאו שלמפעל יש ניסיון בייצור רכיבים לתחום האנרגיה או המים.
✓ ציוד CNC מודרני: מכונות חדישות ומתוחזקות הן ערובה לדיוק וחזרתיות.
✓ מערך בקרת איכות: שאלו על תהליכי הבדיקה, כלי המדידה וההסמכה לתקנים רלוונטיים (כמו ISO 9001).
✓ יכולת עבודה עם החומרים הנדרשים: לא כל מפעל מתמחה בכיפוף נירוסטה או אלומיניום עבה.
✓ שירותי ייעוץ ותכנון: מפעל טוב יכול לעזור לכם לבצע אופטימיזציה של התכנון לייצור יעיל וחסכוני יותר. זהו חלק חשוב בתהליך של טרנספורמציה דיגיטלית.
בטיחות בעבודה עם מכבשי כיפוף: קודם כל, זהירות
חשוב להבין שמכבשי כיפוף הם מכונות עוצמתיות שטומנות בחובן סכנות משמעותיות אם לא מפעילים אותן נכון. הסיכון העיקרי הוא פציעת ריסוק או קטיעה של אצבעות וידיים באזור הלחיצה של המכונה. לכן, נושא הבטיחות נמצא בראש סדר העדיפויות.
מכונות CNC מודרניות מצוידות במערכות בטיחות מתקדמות שמטרתן למנוע תאונות. מערכות כמו וילונות אור עוצרות את המכונה מיידית אם יד חודרת לאזור הסכנה, ומערכות לייזר אקטיביות מנטרות את תנועת הסכין ועוצרות אותה אם הן מזהות מכשול. לצד הטכנולוגיה, ישנה הקפדה על נהלי עבודה ושימוש בציוד מגן אישי, בהתאם למה שמצופה מממונה בטיחות בעבודה.
אזהרת בטיחות חשובה
קיים סיכון גבוה לפגיעת ריסוק או קטיעה באזור העבודה של מכונת הכיפוף. אסור בתכלית האיסור להכניס ידיים או כל איבר גוף אחר בין חלקי המכונה הנעים בזמן פעולה. יש לוודא תקינות יומית של כל אמצעי הבטיחות לפני תחילת העבודה.
מהי רמת הדיוק (טולרנסים) שניתן להשיג בכיפוף פח CNC עבור רכיבים במערכות מים ואנרגיה?
רמת הדיוק בכיפוף CNC מודרני היא גבוהה מאוד. בדרך כלל, ניתן להשיג דיוק זוויתי של ±0.5 מעלות, ובמכונות מתקדמות ובתנאים מבוקרים ניתן להגיע אף ל-±0.25 מעלות. במידות אורך, הדיוק הוא בסדר גודל של עשיריות המילימטר. דיוק כזה חיוני כדי להבטיח התאמה מושלמת בין חלקים במערכות מורכבות.
אילו סוגי פח (נירוסטה, אלומיניום) מומלצים לעמידות בקורוזיה בתשתיות מים ומהן מגבלות הכיפוף שלהם?
לתשתיות מים, הבחירה המועדפת היא בדרך כלל נירוסטה (פלדת אל-חלד), במיוחד סגסוגת 316 העמידה מאוד בפני קורוזיה הנגרמת מכלורידים. אלומיניום גם הוא אופציה טובה לסביבות לחות. המגבלה העיקרית של נירוסטה היא ה"קפיציות" שלה, תכונה שבה המתכת נוטה לחזור מעט אחורה לאחר הכיפוף, מה שמצריך חישוב פיצוי מדויק במכונת ה-CNC. אלומיניום, בהיותו רך יותר, עלול להיסדק אם מכופפים אותו ברדיוס חד מדי.
האם מפעלים ישראליים עומדים בתקנים בינלאומיים (ISO, ASTM) לייצור רכיבי פח מכופף לתעשיית האנרגיה?
בהחלט. מפעלים מובילים בישראל העובדים עם תעשיות התשתית, הביטחון והרפואה, פועלים בהתאם לתקנים בינלאומיים מחמירים כמו ISO 9001 (ניהול איכות) ו-ISO 2768 (טולרנסים כלליים). הם משתמשים בחומרי גלם העומדים בתקני ASTM ומבצעים בקרת איכות קפדנית כדי להבטיח עמידה מלאה בדרישות הלקוח והתקינה.
כיצד משפיע עובי הפח על דיוק הכיפוף של מארזים וארונות חשמל?
עובי הפח הוא גורם קריטי. ככל שהפח עבה יותר, נדרש כוח רב יותר לכיפוף, ורדיוס הכיפוף הפנימי המינימלי גדל. פחים עבים יותר גם מציגים "קפיציות" (Springback) משמעותית יותר. מכונות CNC מתקדמות משתמשות בחיישנים ובסיסי נתונים כדי לחשב את הפיצוי הדרוש באופן אוטומטי, ובכך להבטיח שהזווית הסופית תהיה מדויקת גם בפחים עבים.
מהן הטכנולוגיות המשמשות לבקרת איכות להבטחת עמידה במפרטים של חלקים למתקני התפלה?
בקרת איכות לרכיבים קריטיים כמו אלה המשמשים במתקני התפלה כוללת מספר טכנולוגיות. בין היתר משתמשים בזרועות מדידה ממוחשבות (CMM – Coordinate Measuring Machine), סורקי לייזר תלת-ממדיים לבדיקת גאומטריה מורכבת, ומדידים דיגיטליים (קליברים ומדדי זווית) לבדיקות שוטפות. בנוסף, נערכות בדיקות ויזואליות קפדניות כדי לאתר פגמים בגימור או בריתוך.
האם ניתן לבצע כיפוף של חלקים מורכבים וגדולים עבור קונסטרוקציות של מערכות אנרגיה סולארית?
כן, מפעלים רבים מצוידים במכבשי כיפוף (Press Brakes) גדולים, באורך של 3, 4 ואף 6 מטרים, המסוגלים להפעיל לחץ של מאות טונות. מכונות אלו מאפשרות כיפוף של יריעות פח גדולות ועבות, הנדרשות לייצור רכיבי קונסטרוקציה, תעלות ומסגרות עבור פאנלים סולאריים ומתקני אנרגיה אחרים.
מה ההבדל בעלויות ובדיוק בין כיפוף CNC לשיטות ייצור אחרות עבור אבות טיפוס בתחום המים?
עבור אבות טיפוס וכמויות קטנות, כיפוף CNC הוא כמעט תמיד הפתרון המדויק והמשתלם ביותר. שיטות כמו יציקה או הטבעה (Stamping) דורשות ייצור של תבניות יקרות מאוד, מה שלא כלכלי עבור חלק בודד או סדרה קטנה. כיפוף ידני, לעומת זאת, אינו מסוגל להגיע לרמת הדיוק והחזרתיות של CNC.
לכן, CNC מציע את השילוב הטוב ביותר של מהירות, גמישות, דיוק ועלות יעילה לאבות טיפוס.
לסיכום
כיפוף פח בטכנולוגיית CNC הוא הרבה יותר מתהליך טכני; הוא עמוד השדרה המבטיח את האמינות, הבטיחות ואורך החיים של תשתיות האנרגיה והמים בישראל. החל מבחירת המתכת הנכונה, דרך שימוש במכונות מתקדמות ועד בקרת איכות חסרת פשרות ועמידה בתקנים בינלאומיים, כל שלב בתהליך נועד להבטיח תוצאה מושלמת. בחירת מפעל מקצועי עם ניסיון מוכח היא המפתח להצלחת כל פרויקט תשתית קריטי.
